Для Нововоронежской АЭС 2018 год стал временем интенсивной подготовки к предстоящему пуску седьмого энергоблока поколения «3+». Его ввод в эксплуатацию станет завершением крупнейшего инвестиционного проекта Воронежской области. Но на станции ведут работу и в рамках других крупных проектов – в частности, продолжают модернизацию четвертого энергоблока. В то же время новый шестой энергоблок, сданный в промышленную эксплуатацию в 2017 году, уже помог «Росэнергоатому» достичь рекорда по выработке электроэнергии – превысить отметку в 200 млрд кВт∙ч.

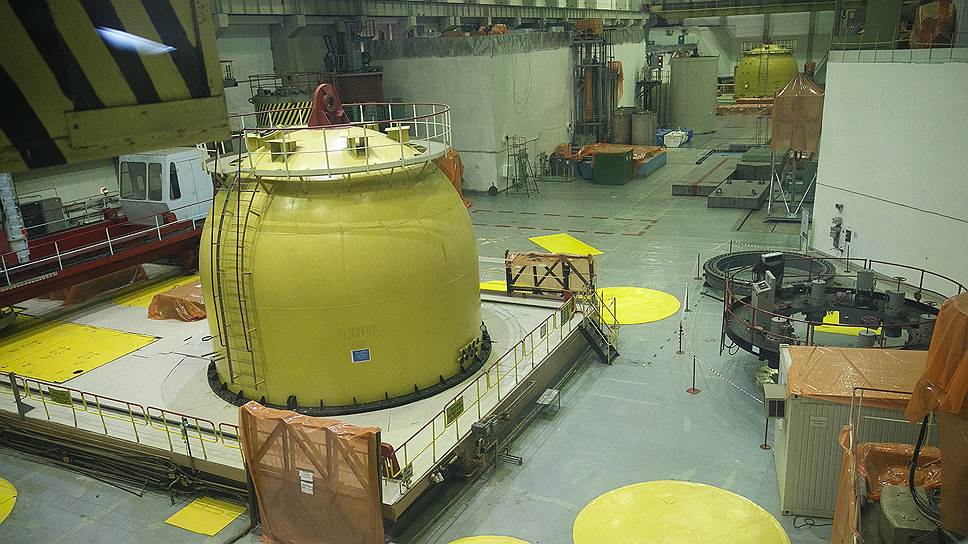

Фото: пресс-служба НВ АЭС
Опередить поколение
ВВ 2018 году на седьмом энергоблоке Нововоронежской АЭС с реактором ВВЭР-1200 были выполнены основные мероприятия по подготовке к пуску. Они продолжались в течение всего года.
В марте в машинном зале энергоблока специалисты приступили к монтажу турбогенератора Т3В-1200, разработанного ПАО «Силовые машины». Оборудование, как и для действующего шестого энергоблока, было изготовлено в ПАО «Силовые машины». Но при проектировании нового объекта был внедрен ряд новых технических решений. По словам главного инженера по электротехническому оборудованию Нововоронежской АЭС Сергея Смирнова, в результате получилась фактически новая модель: «Конструкция прошла не только необходимые типовые испытания, но и дополнительные, предъявляемые только к головным образцам. Например, испытание повышенным напряжением. Испытание ударным током проводилось по обеим обмоткам. Все результаты испытаний положительные».
В июне на энергоблоке стартовало заполнение брызгальных бассейнов. Техническое водоснабжение энергоблоков ВВЭР-1200 замкнутое. Бассейны представляют собой два искусственных водоема, разделенных на две чаши, над которыми происходит охлаждение воды. Для полного заполнения бассейнов из реки Дон забирается 26 тыс. кубометров воды, которая проходит механическую и химическую очистку. Брызгальные бассейны задействованы в системе охлаждения вспомогательного оборудования реакторного отделения, в том числе и аварийного.
Также в июне на реакторе энергоблока провели загрузку имитационной зоны. Прежде чем загружать в активную зону ядерное топливо, для проверки загрузили 163 стальных имитатора, по весу и размерам идентичных тепловыделяющим своркам (ТВС). Отличие заключается лишь в замене таблеток двуокиси урана в имитаторах на свинцовые. С помощью имитаторов была проведена проверка основных гидравлических характеристик активной зоны, главных циркуляционных насосов и других реакторных систем. С ними провели фазу холодно-горячей обкатки. Именно эти имитаторы использовались для тестирования систем работающего шестого энергоблока Нововоронежской АЭС, после чего были направлены на первый энергоблок Ленинградской АЭС-2.
17 июля на седьмом энергоблоке состоялось первое включение главного циркуляционного насоса (ГЦН). Основная его задача – обеспечивать движение воды по замкнутому контуру между парогенератором и реакторной установкой. «Вибросостояние насосного агрегата – без замечаний, технологические параметры – в норме», – подчеркивали по итогам первого включения представители станции.
Первого августа на энергоблоке стартовал важнейший этап подготовки к пуску – холодно-горячая обкатка. Во время обкатки была проведена проверка работоспособности оборудования: проведено опробование системы защиты первого и второго контуров от превышения давления, выполнены испытания работы главных циркуляционных насосов, проверена система управления защит реакторной установки. Это последняя крупная технологическая операция на энергоблоке, предшествующая этапу его физического пуска, подчеркнули на НВАЭС.
С 3 декабря на станции начала работу комиссия Ростехнадзора по проверке готовности седьмого энергоблока к началу этапа физического пуска. Специалисты станции будут участвовать в проведении проверки по трем направлениям: производство, документация и персонал. Комиссия рассматривает значительный объем документации: акты сдачи в постоянную эксплуатацию зданий и помещений пускового объекта, акты рабочих комиссий о готовности технологических систем и оборудования энергоблока, протоколы испытаний систем безопасности и систем, важных для безопасности, документы, подтверждающие объем проведенных испытаний и проверок и так далее. Особое внимание специалисты уделяют вопросам, связанным с профессиональной подготовкой и квалификацией персонала атомной станции. Работа инспекции завершается составлением акта и плана мероприятий, после выполнения которых будет получена лицензия на эксплуатацию ядерной установки. Также на станции уже завершилась миссия поддержки всемирной ассоциации операторов атомных электростанций
(ВАО АЭС), целью которой стало оказание помощи станции в обеспечении эксплуатационной готовности и подготовке к успешному проведению предпусковой партнерской проверки.
Значение пуска седьмого энергоблока трудно переоценить. Энергоблоки поколения «3+» имеют улучшенные технико-экономические показатели, обеспечивающие абсолютную безопасность при эксплуатации. В них использованы самые передовые достижения и разработки. Главная особенность проекта ВВЭР-1200 – уникальное сочетание активных и пассивных систем безопасности, делающих станцию максимально устойчивой к внешним и внутренним воздействиям. При этом важнейшая особенность пассивных систем – их способность работать в ситуации отсутствия энергоснабжения и без участия оператора. В частности, на блоке с реактором ВВЭР-1200 используется «ловушка расплава» (устройство, служащее для локализации расплава активной зоны ядерного реактора), система пассивного отвода тепла через парогенераторы (призвана в условиях отсутствия всех источников электроснабжения обеспечивать длительный отвод в атмосферу тепла от активной зоны реактора) и другие системы.
По словам директора станции Владимира Поварова, после ввода седьмого энергоблока в эксплуатацию поступления «от стоимости основных фондов» АЭС в бюджет Воронежской области могут составить около 3 млрд руб.: «Это будет единовременный платеж в виде налога на имущество». На данный момент НВАЭС является вторым по объему налогоплательщиком региона. С учетом поступлений от подрядных и субподрядных организаций, задействованных на возведении нового энергоблока, местная структура Росэнергоатома является лидером по платежам в консолидированный бюджет, отмечает господин Поваров. Это подтверждается и данными областного управления Федеральной налоговой службы.
Обеспечить рекорды
Новейшие энергоблоки с реакторами ВВЭР-1200 показали свою эффективность на примере пилотного шестого энергоблока Нововоронежской АЭС, который был сдан в промышленную эксплуатацию в 2017 году. В 2018-м энергоблок проходил планово-
предупредительные ремонты. В рамках одного из них, в частности, была проведена первая перегрузка ядерного топлива в активной зоне реактора. Также были произведены перестановки тепловыделяющих сборок и осуществлена замена их части, проведен средний ремонт основного и вспомогательного оборудования реакторного и турбинного отделений. Очередной планово-предупредительный ремонт оборудования пройдет в 2019 году.
Напомним, за 2017 год шестой энергоблок НВАЭС выработал рекордные для отрасли 6 млрд 824 млн кВт∙ч электроэнергии. Это не просто лучший показатель для станции. Такое достижение позволило «Росэнергоатому» достичь рекорда по общей выработке электроэнергии в 2017 году. «...Нововоронежский блок стал действительно прорывом в мировом атомном энергетическом строительстве, – отмечал
на встрече с президентом Владимиром Путиным гендиректор госкорпорации «Росатом» Алексей Лихачев. – Именно наличие этого блока нам позволило установить рекорд в прошлом году по выработке электроэнергии: мы превысили отметку в 200 млрд кВт∙ч – выработано было 203. Вообще, советский рекорд с учетом тогдашних Украины, Армении, Литвы был 212. Мы будем к нему двигаться достаточно быстрыми темпами».
Начало поставки мощности новых энергоблоков Нововоронежской и Белоярской АЭС обеспечили «значительный прирост» выручки «Росэнергоатома» в 2017 году по сравнению с 2016-м, говорится в годовом отчете концерна. Фактическая выручка компании от реализации электроэнергии и мощности в 2017 году составила 357,5 млрд руб., дополнительная по сравнению с плановой – более 1,8 млрд руб. (превышение запланированной на 0,5%).
Продлить работу
На четвертом энергоблоке Нововоронежской АЭС в 2018 году продолжались работы по продлению срока эксплуатации. В мае специалисты станции завершили одну из ключевых операций – отжиг корпуса реактора ВВЭР-440. Эта процедура позволяет восстановить свойства металла реактора, который длительное время находится в условиях высоких температур, жесткого ионизирующего излучения и нейтронных полей, поясняли на станции. С помощью специальной установки корпус реактора нагрели до температуры 475 градусов, выдержали 150 часов, после чего произошло медленное остывание. Так структура металла полностью восстановила свои свойства, что увеличило срок его эксплуатации до 30 лет. Примечательно, что такая технология впервые была применена в 1987 году именно на Нововоронежской АЭС – на ее третьем энергоблоке.
А в начале декабря 2018 года на четвертом энергоблоке в рамках работ по модернизации успешно завершили загрузку ядерного топлива в реактор. «За время существования энергоблока такая процедура осуществлялась 43 раза», – уточнили на станции. «Мы обеспечили физическую готовность энергоблока к пуску. Все дальнейшие шаги будут связаны с получением разрешения Ростехнадзора на последующие этапы», – отметил заместитель главного инженера по эксплуатации второй очереди Андрей Меремьянин.
Всего в рамках продления срока эксплуатации энергоблока №4 НВ АЭС проведено более 40 мероприятий. После их окончания срок эксплуатации модернизированного энергоблока будет продлен еще на 15 лет и составит суммарно 60 лет. В мире, не считая России, построено 29 энергоблоков по аналогичным проектам: в Армении, Болгарии, Венгрии, Германии, Чехии, Словакии, Украине и Финляндии. Еще шесть аналогичных энергоблоков находится в России – два на Нововоронежской и четыре на Кольской АЭС. Остановка и последующий вывод из эксплуатации большинства действующих реакторов зарубежных АЭС начнется после 2030 года.
На Нововоронежской АЭС реализуется целый ряд проектов. Но все их объединяет одно – главенство требований безопасности. По словам заместителя гендиректора – директора по стратегии, тарифам и инвестициям концерна «Росэнергоатом» Аллы Архангельской, культура безопасности на Нововоронежской атомной станции – «не просто некое теоретическое, философское понятие: она реально существует на практике»: «Это принципы, по которым на Нововоронежской АЭС, как и на других атомных станциях концерна, люди живут каждый день».
