Физики научились управлять движением магнитных вихрей

Международный коллектив ученых исследовал характеристики движения магнитных вихрей в сверхтонких пленках. Сделан важный шаг на пути к полному управлению магнитными вихрями, а умение ими управлять позволит создать устройства для хранения и передачи информации, более эффективные, чем современные жесткие диски.

Выйти из полноэкранного режима

Развернуть на весь экран

Александр Садовников, руководитель проекта, кандидат физико-математических наук, Саратовский государственный университет им. Н. Г. Чернышевского

Магнитное и электрическое поля взаимосвязаны — первое порождает второе и наоборот. В проводящих электрический ток пленках толщиной несколько ангстрем при воздействии магнитного поля образуются завихрения, называемые скирмионами. Эти объекты в миллионы раз меньше миллиметра и ведут себя так, словно являются настоящими частицами: могут двигаться и отвечать на изменения магнитного поля. Скирмионы обнаружены недавно. А в традиционных магнетиках давно известны другие магнитные возбуждения — магноны (кванты спиновой волны). Магнон — это один перевернутый спин, путешествующий по кристаллу, в котором все остальные спины смотрят в противоположную сторону.

Одним из наиболее интересных и актуальных вопросов в мире магнетизма является поиск режимов взаимодействия магнонов и скирмионов. Эти исследования находятся на стыке двух научных направлений — магноники и скирмионики.

Закон Мура и магноны

Большое число исследований сейчас направлено на решение фундаментальной научной задачи — поиск новых типов носителей и материальных сред для генерации, обработки и передачи сигналов. Как говорят, на создание альтернативной электроники. Согласно международной «дорожной карте» по развитию полупроводниковых технологий, за последние 15 лет выявились границы применимости закона Мура, согласно которому количество транзисторов, размещаемых на кристалле интегральной схемы, удваивается каждые два года. В области цифровых технологий, роботизированных систем и систем обработки данных эта проблема особенно актуальна, поскольку физический предел, когда закон Мура перестает работать, уже достигнут. Не менее важной проблемой при использовании традиционной полупроводниковой элементной базы является высокое тепловыделение, а как следствие необходимость создания охлаждающих станций.

Поэтому актуальной задачей является переход на новую компонентную базу для энергоэффективных систем обработки сигналов на новых физических принципах. Одно из таких направлений — и одно из наиболее перспективных — это магноника, то есть создание новой компонентной базы на основе магнитных возбуждений.

Выйти из полноэкранного режима

Развернуть на весь экран

Управление свойствами магнонов возможно в созданных в последнее время многослойных магнонных сетях, представляющих собой топологию планарных связанных магнитных наноструктур. Несомненным преимуществом магнонных сетей является возможность интеграции в полупроводниковые топологии стандартных интегральных микросхем. Это стало возможным благодаря созданию магнитных сред (на полупроводниковых подложках) с малым затуханием спиновых волн, что, в свою очередь, может сыграть ключевую роль в создании устройств нового поколения с повышенной радиационной стойкостью для передовых цифровых систем микроволнового и терагерцового диапазона.

Магноны и скирмионы

Термин «скирмион» введен Тони Скирмом (Tony Skyrme, он конечно, Скайрм, но у нас прижилась буквальная транскрипция) в 1962 году для интерпретации полученного им решения нелинейных уравнений, причем первоначально в теории элементарных частиц. Позднее скирмион проник в физику магнетизма, здесь-то и был обнаружен экспериментально.

Сейчас благодаря прогрессу в технологии изготовления и исследования магнитных структур оказывается возможным не только наблюдать формирование скирмионов в магнитных пленках, но и управлять процессами генерации, распространения и взаимодействия скирмионов друг с другом.

Скирмион является топологическими объектом. Не вдаваясь в высокую терминологию, это означает вот что. Чтобы уничтожить обычный магнон, нужно перевернуть назад всего один спин. Поэтому магноны живут сравнительно недолго. Со скирмионом так не получится, чтобы его извести, надо повернуть огромное количество спинов. Скирмион живет долго, потому что он топологически защищен. Таким образом, скирмион — перспективный кандидат на роль носителя информационного сигнала в спинтронике.

В наших экспериментах двумерный скирмион формируется из трехмерного распределения намагниченности внутри магнитной пленки. Если представить магнитное поле как потоки воздуха, то скирмионы можно сравнить с вихрями, образующимися под действием локальной разности давления. Кроме того, внутри магнитной пленки распространяются и обычные спиновые волны — магноны.

Как и воздушные вихри и просто потоки воздуха, скирмионы и спиновые волны чувствительны к ландшафту под ними. Размер скирмионов во многом определяется свойствами материала, его несовершенствами. Например, возмущение магнитного поля может сформироваться возле небольшой царапины или, наоборот, выступа. Поскольку речь идет об очень маленьких объектах в сверхтонких пленках, точкой, инициирующей создание скирмиона, может стать пара атомов, возвышающихся над основной поверхностью. Одновременно скирмионы могут возбуждаться или управляться и спиновыми волнами.

Можно ли управлять скирмионом

Особенностью топологически стабильных конфигураций является возможность их рождения и существования при комнатной температуре, что позволяет создавать носители информации, работающие быстрее и надежнее современных. Сегодня для хранения данных нужно наложить магнитное поле на участок диска фиксированного размера, задавая тем самым значение 1 или 0 машинного кода. Создание скирмионов меньше этого размера позволит существенно «уплотнить» хранилище.

Но для хранения и манипуляции данными необходимо ответить на вопрос: можно ли управлять магнонами и скирмионами? Попытаемся ответить на него.

Одной из причин возникновения скирмионов является асимметричное взаимодействие Дзялошинского—Мории, ВДМ, (Dzyaloshinskii—Moriya interaction, DMI). Между прочим, существование этого взаимодействия еще в конце 50-х годов предсказал советский (сейчас американский) ученый Игорь Дэялошинский.

ВДМ обусловлено нарушением центральной симметрии в магнитном веществе. Для этого магнитные пленки формируются, например, на подложке тяжелого металла. Недавно было показано, что анизотропией ВДМ можно управлять путем упругого деформирования структуры, что приводит к изменению свойств магнонов, распространяющихся в магнитной пленке. И что очень важно, при изменении величины взаимодействия удается управлять и скирмионами. Более того, можно предположить, что изменение знака ВДМ приведет к переходу от одного топологического состояния к другому — от скирмиона к антискирмиону. Настоящий факт может позволить в ближайшее время наблюдать при комнатной температуре топологический фазовый переход Березинского—Костерлица—Таулеса («Ъ-Наука» писала про этот переход осенью 2016 года, когда за его теорию была присуждена Нобелевская премия).

Скирмионы в компьютерах будущего

Выйти из полноэкранного режима

Развернуть на весь экран

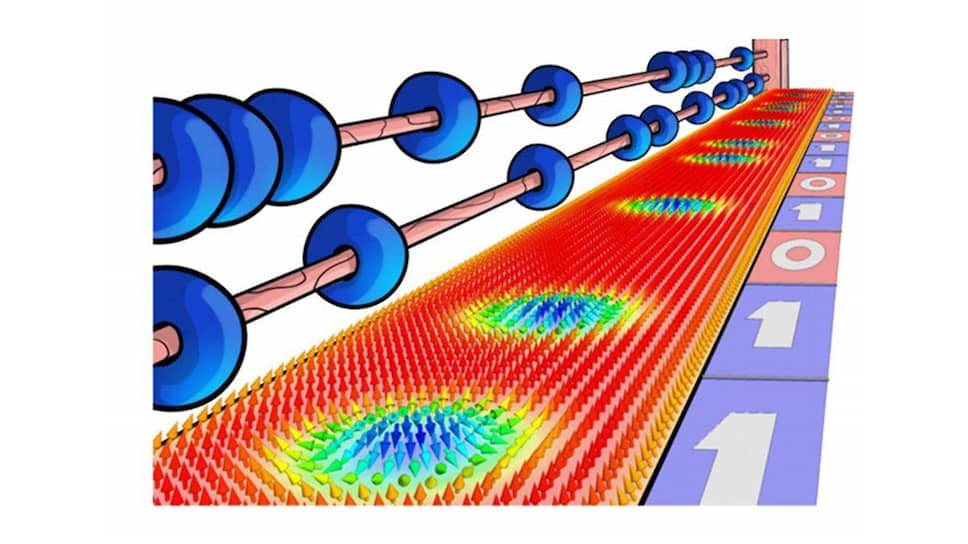

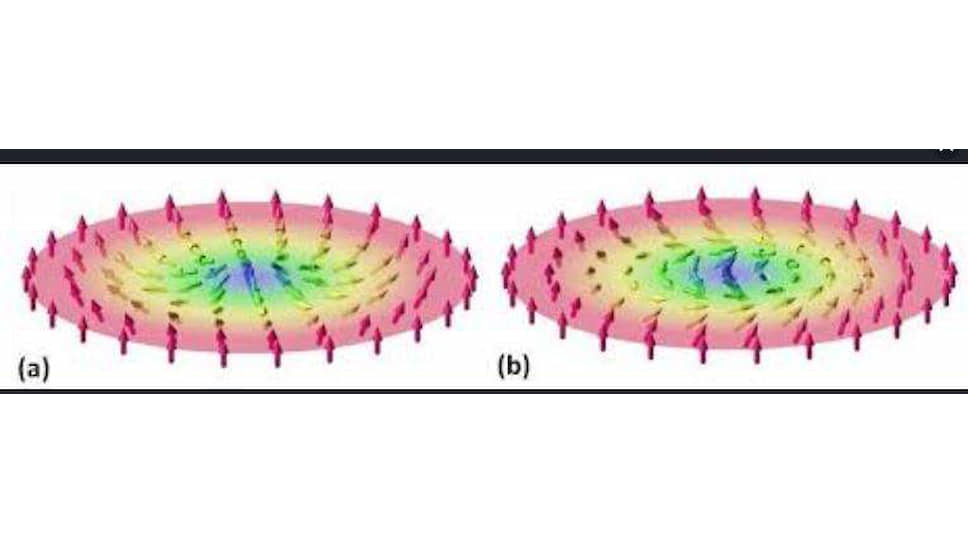

Но мало того, что скирмион топологически устойчив. У него есть два направления закрученности (по часовой стрелке и против часовой стрелки) и два направления спина (вверх и вниз). Всего четыре комбинации. А следовательно, на основе магнитных вихрей возможно создание небулевой четырехзначной логики для обработки сигналов. Но даже и без этого, ввиду субнанометровых размеров магнитных пленок и нанометровых размеров самих вихрей ожидается повышение плотности хранения информации. И наконец, за счет управления движением вихрей можно создавать так называемую «беговую память» (racetrack memory). В жестком диске информация регистрируется с вращающегося элемента, а в запоминающем устройстве нового поколения по неподвижной тонкой проволоке мимо считывателя будут пробегать скирмионы. Это позволит обойтись без механически движущихся частей, что ускорит работу и повысит надежность запоминающего устройства.

Скирмионы в лаборатории магнитных метаматериалов

В работе коллектива, в который вошли ученые из лаборатории «Магнитные метаматериалы» Саратовского университета, был исследован спиновый транспорт в многослойных сверхтонких магнитных пленках и процессы формирования в них стабильных скирмионов.

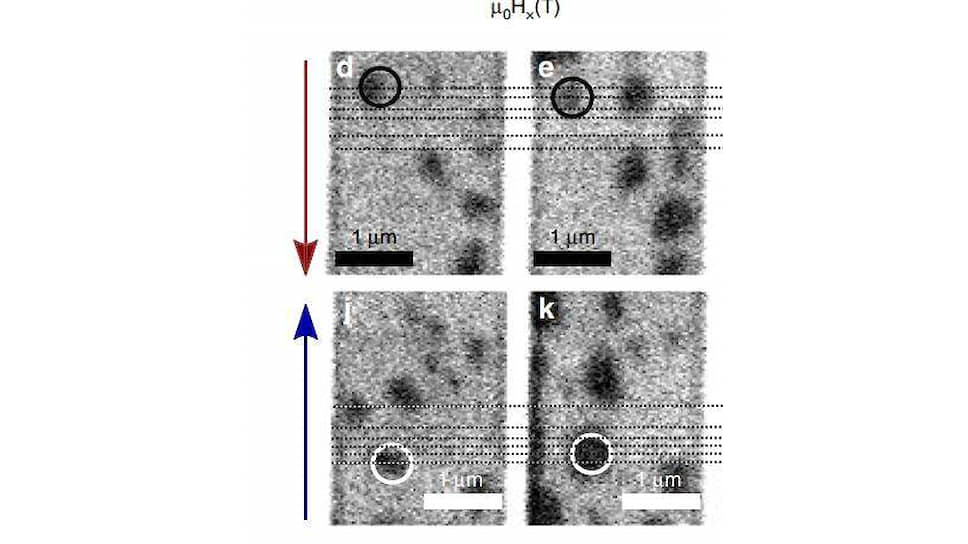

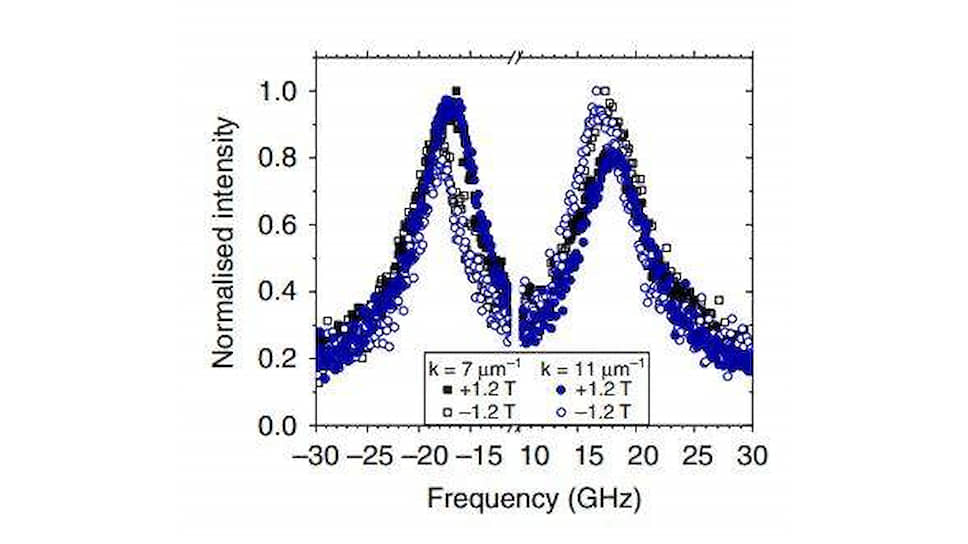

При этом толщины магнитных слоев в пленках имели величину менее одной миллионной доли миллиметра. На уникальной установке мандельштам-бриллюэновской спектроскопии можно увидеть колебания локального магнитного поля. Для этого использовались лазерные источники узконаправленного света в определенном диапазоне длин волн. Луч фокусировали на образце с помощью микрообъектива. Световые частицы теряют часть энергии или, наоборот, приобретают дополнительную после взаимодействия с магнитными волнами. Было показано, что скирмионами можно управлять, воздействуя на них электрическим током.

Выйти из полноэкранного режима

Развернуть на весь экран

Однако большой вклад вносит микроструктура материала, по которому идет движение. Даже небольшие царапинки и несовершенства приводят к отклонению магнитных вихрей. Раннее считалось, что скирмион отклоняется от направления управляющего им электрического тока на угол, зависящий от размера завихрения. Международный коллектив исследователей обнаружил, что для скирмионов диаметром от 35 до 825 миллионных долей миллиметра угол остается неизменным и равным 9°. То есть направление движения скирмионов с размерами в изученном диапазоне будет одинаковым. Это открывает новые перспективы для создания управляемых устройств «беговой» памяти с возможностью пространственного разделения скирмионов по размеру, кодирования в их размерах дополнительной информации и возможностью ускоренного обращения к данным, записанным в скирмионах нужного типа.

Conclusion

Так обычно называется завершающий раздел в научных статьях. Здесь это вот что.

С помощью уникальной методики исследования латерального спин-волнового транспорта в ультратонких магнитных пленках с толщинами меньше одного нанометра методом мандельштам-бриллюэновской спектроскопии магнитных материалов удалось провести измерения управляемого спин-волнового транспорта. Разработка методов управления динамикой спиновых волн и скирмионов открывает возможность создания систем обработки информационного сигнала нового поколения. Исследования проводились в лаборатории магнитных метаматериалов Саратовского государственного университета под руководством члена-корреспондента Российской академии наук, профессора, доктора физико-математических наук Сергея Никитова и профессора, доктора физико-математических наук Юрия Шараевского.
